智能渦街流量計

WH-LU系列智能渦街流量計是一種新型流量?jī)x表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。

WH-LU智能渦街流量計詳細參數：

產品圖片
儀表型號	LU	LU	LU	LU	LU
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	鋰電池	24VDC±15%	24VDC±15%+鋰電池
精度等級	液體：1.0級 氣體或蒸汽：1.5～1.0級		液體：1.0級 氣體或蒸汽：1.5～1.0級		液體：1.0級 氣體或蒸汽：1.5～1.0級
測量范圍	標準量程		標準量程或擴展量程		標準量程或擴展量程
顯示器	無		有		有
溫壓補償	無		無		有
通訊接口	無		無		RS485
實時記錄	無		無		有
儀表材質	304或316L不銹鋼		304或316L不銹鋼		304或316L不銹鋼
防爆等級	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP65		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN15～DN300		DN15～DN300		DN15～DN300
安裝方式	法蘭安裝		法蘭安裝		法蘭安裝
介質溫度	-40℃～250℃或 -40℃～350℃		-40℃～250℃或 -40℃～350℃		-40℃～250℃或 -40℃～350℃
環境溫度	-20℃～60℃		-20℃～60℃		-20℃～60℃

WH-LU智能渦街流量計技術參數：

執行標準	渦街流量計（JJG1029-2007）
儀表口徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExiaIICT5或ExdIIBT6
防護等級	IP65或更高（可訂制）

WH-LU智能渦街流量計測量范圍及工作壓力：

儀表口徑	液體測量范圍（m3/h）	氣體測量范圍（m3/h）	連接方式	耐壓等級 （Mpa）
DN15	1.2-6.2	5-25	法蘭夾裝/法蘭連接	2.5/1.6
DN20	1.5-10	8-50	法蘭夾裝/法蘭連接	2.5/1.6
DN25	1.6-16	10-70	法蘭夾裝/法蘭連接	2.5/1.6
DN32	1.9-19	15-150	法蘭夾裝/法蘭連接	2.5/1.6
DN40	2.5-26	22-220	法蘭夾裝/法蘭連接	2.5/1.6
DN50	3.5-38	36-320	法蘭夾裝/法蘭連接	2.5/1.6
DN65	6.2-65	50-480	法蘭夾裝/法蘭連接	2.5/1.6
DN80	10-100	70-640	法蘭夾裝/法蘭連接	2.5/1.6
DN100	15-150	130-1100	法蘭夾裝/法蘭連接	2.5/1.6
DN125	25-250	200-1700	法蘭夾裝/法蘭連接	1.6/1.6
DN150	36-380	280-2240	法蘭夾裝/法蘭連接	1.6/1.6
DN200	62-650	580-4960	法蘭夾裝/法蘭連接	1.6/1.6
DN250	140-1400	970-8000	法蘭夾裝/法蘭連接	1.6/1.6
DN300	200-2000	1380-11000	法蘭夾裝/法蘭連接	1.6/1.6

WH-LU智能渦街流量計產品選型：

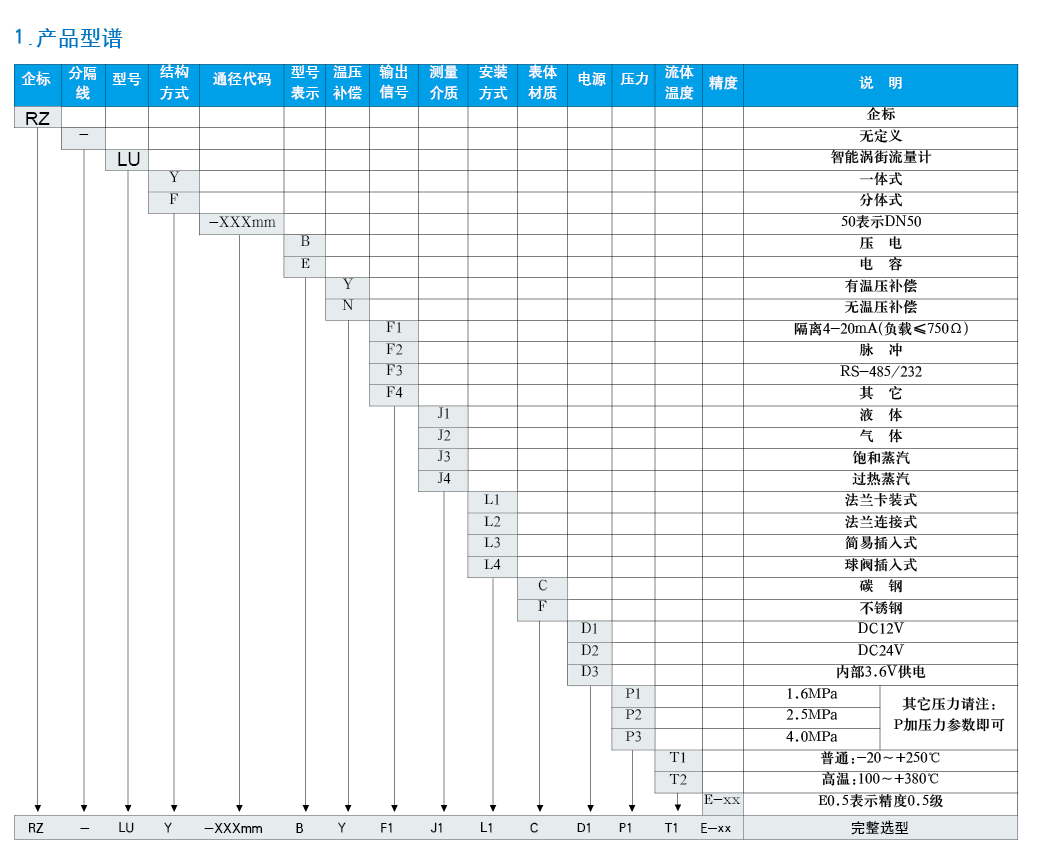

渦街流量計選型手冊

智能渦街流量計產品咨詢、選型、報價，移動電話：15161729187
