智能差壓變送器
產品概述
WH3351C-DP智能差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換為4～20mA DC信號輸出。WH3351C-DP智能差壓變送器也可與HART手操器相互通訊，通過它進行設定、監控。
性能規格
（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）WH3351C-DP智能差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換為4～20mA DC信號輸出。WH3351C-DP智能差壓變送器也可與HART手操器相互通訊，通過它進行設定、監控。
性能規格
| 參考精度 | ±0.075%校驗量程 | |
| 穩定性 | ±0.1%URL（6個月） | |
| 環境溫度影響 | 零點誤差 | ±0.2%URL/56℃ |
| 總體誤差 | ±（0.2%URL+0.18%校驗量程）/56℃ | |
| 靜壓影響 | 零點 | 在13790kPa下，對于量程4至8為±0.25%URL，對于量程3為±0.5%URL（零點誤差可在線通過調零修正） |
| 量程 | 可修正至±0.2%輸出讀數/6895kPa；對于量程3，可修正至±0.25%輸出讀數/6895kPa | |
| 振動影響 | 在任意軸向上，200Hz下震動影響為±0.5%URL/g | |
| 電源影響 | ＜±0.5%輸出量程/伏特 | |
| 負載影響 | 沒有負載影響，除非電源電壓有變化 | |
| 電磁干擾/射頻干擾（EMI/RFI影響） | 由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程 | |
| 安裝位置影響 | 零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉，量程無影響 | |
功能規格
| 測量范圍 | 見訂購指南 | |
| 零點與量程 | 可用本機量程和零點按鈕調整或用HART手操器遠程調整 | |
| 零點正、負遷移 | 零點正遷移時，量程上限必須 ≤+URL；零點負遷移時，量程下限必須≥-URL。（校驗量程必須大于或等于最小量程） | |
| 輸出信號 | 4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用 | |
| 阻尼時間常數 | 阻尼時間常數可調，以0.1秒遞增，由最小至16.0秒 | |
| 環境溫度極限 | 不帶液晶表頭 | -40～85℃ |
| 帶液晶表頭 | -30～60℃ | |
| 過程溫度極限 | 充硅油 | -40～104℃ |
| 充惰性液 | -18～85℃ | |
| 貯存溫度極限 | 不帶液晶表頭 | -46～110℃ |
| 帶液晶表頭 | -40～70℃ | |
| 環境濕度 | 0-100%相對濕度 | |
| 靜壓與過壓極限 | 變送器任意一側加0～13.79MPa壓力不會引起損壞，在3.45kPa～13.79Mpa的靜壓范圍內工作時符合性能規格要求 | |
| 容積變化量 | ＜0.16cm³ | |
安裝
| 電源及負載條件 |
 |
|
| HART通訊 | 通訊要求 | 要求有一個最小250Ω電阻 |
| 通訊距離 |
 |
|
物理規格
| 接液部分材質 | 接液膜片 |
316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭 （每種型號可選材料參見訂購指南） |
| 容室法蘭和過程接頭 |
316L不銹鋼、哈氏合金C或蒙乃爾 （每種型號可選材料參見訂購指南） |
|
| 膜盒墊圈和過程接頭墊圈 | 氟橡膠等其他材料 | |
| 排液/排氣閥 |
316L不銹鋼、哈氏合金C或蒙乃爾 （每種型號可選材料參見訂購指南） |
|
| 非接液部分材質 | 螺栓 | 不銹鋼 |
| 電子外殼 | 低銅合金鋁，符合NEMA 4X | |
| 表蓋O型圈 | 丁腈橡膠 | |
| 銘牌和位號牌 | 不銹鋼 | |
| 填充液 | 硅油或惰性液 | |
| 連接 | 參見訂購指南確定過程接口 | |
外形結構
|

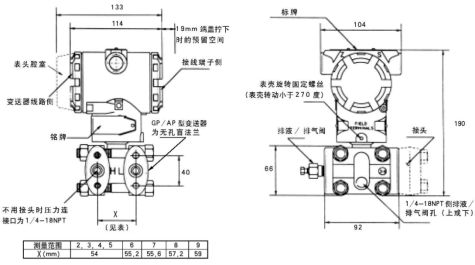

外形圖 單位：mm |
 |
訂購指南
| WH3351C-DP | 智能差壓變送器 | ||||||||||
| 代號 | 測量范圍 | ||||||||||
|
3 4 5 6 7 8 |
0-1.3～7.5kPa 0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa 0-1170～6890kPa |
||||||||||
| 代號 | 輸出信號 | ||||||||||
|
E S L |
4～20mA 4～20mA，HART協議數字通訊 4～20mA，智能現場可調 |
||||||||||
|
代號 |
接液部分材質 | ||||||||||
| 法蘭接頭 | 排氣/排液閥 | 膜片 | |||||||||
|
22 23 24 25 56 |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C |
316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C-276 |
316不銹鋼 哈氏合金C-276 蒙乃爾 鉭 哈氏合金C-276 |
||||||||
| 代號 | 顯示表頭（可選項） | ||||||||||
|
M1 M2 M3 M4 |
線性指示表（0-100%刻度） 平方根指示表（0-100%刻度） 31/2位LCD液晶顯示表（0-100%線性） 31/2位LCD液晶顯示表（可特殊設定） |
||||||||||
| 代號 | 安裝支架 | ||||||||||
|
B1 B2 B3 |
管裝彎支架（管外徑Φ50～Φ60） 板裝彎支架 管裝直支架（管外徑Φ50～Φ60） |
||||||||||
| 代號 | 過程法蘭 | ||||||||||
|
D D1 D2 |
后面排液/排氣 側面排液/排氣，頂部 側面排液/排氣，底部 |
||||||||||
| 代號 | 法蘭接頭 | ||||||||||
|
J N C12 |
帶M20×1.5外螺紋的“丁形”接頭 帶1/2-14NPT內錐管螺紋的“腰形”接頭 帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管 |
||||||||||
| 代號 | 防爆等級 | ||||||||||
|
s d i |
標準型（無防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
||||||||||
WH3351C-DP 4 S 22 M1 B1 D1 J s  典型型號 |
注：若對產品有特殊要求，本公司可提供定制。
