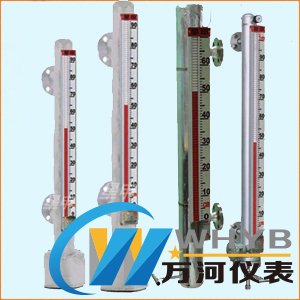

WH-UDZ-1S防霜型磁翻板液位計概述：

SWH-UDZ-1S防霜型磁翻板液位計是我公司專為解決低溫液體液位計外結冰而設計的產品，防霜型磁浮子液位計和保溫型磁浮子液位計不同的是沒有保溫蒸汽接口法蘭，而保溫夾套內是真空層。因而能有效地隔離冷、熱傳導，保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用，

WH-UDZ-1S防霜型磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

一、適用范圍

WH-UDZ/S防霜耐低溫型磁翻板液位計適合低溫場合的液位測量。**低工作溫度為-196℃，**大工作壓力為4.0MPa,適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

二、技術參數

測量范圍：150～8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造

工作壓力： 2.5M Pa

工作溫度:-196～100℃

精確度:±10mm

介質密度: 0.38～1.2g/cm3

介質密度差: ≥150kg/m3(測量界位)

環境振動：頻率≤25Hz  振幅≤0.5mm

跟隨速度: ≤0.08m/s

介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計

過程連接:旁路側面安裝法蘭:DN25,PN4.0,凸面

         法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。

材質：旁路管：00Cr17Ni14M2(316)

      浮子：鈦

WH-UDZ型磁翻板液位計選型表：

表一：

表二

介質溫度	-40～0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代號	A	B	C	D	E	F	G

表三：
